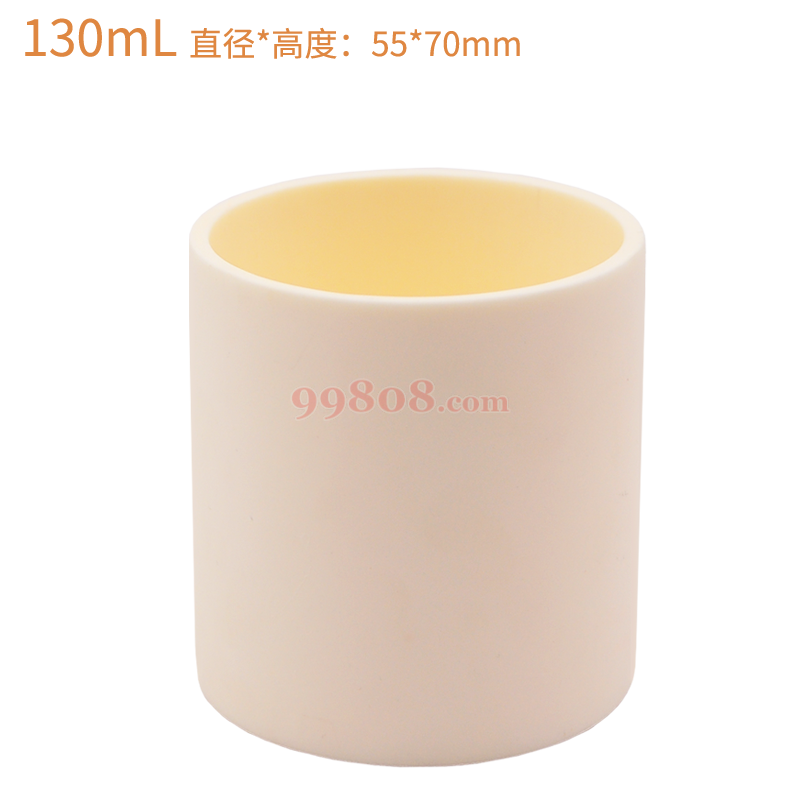

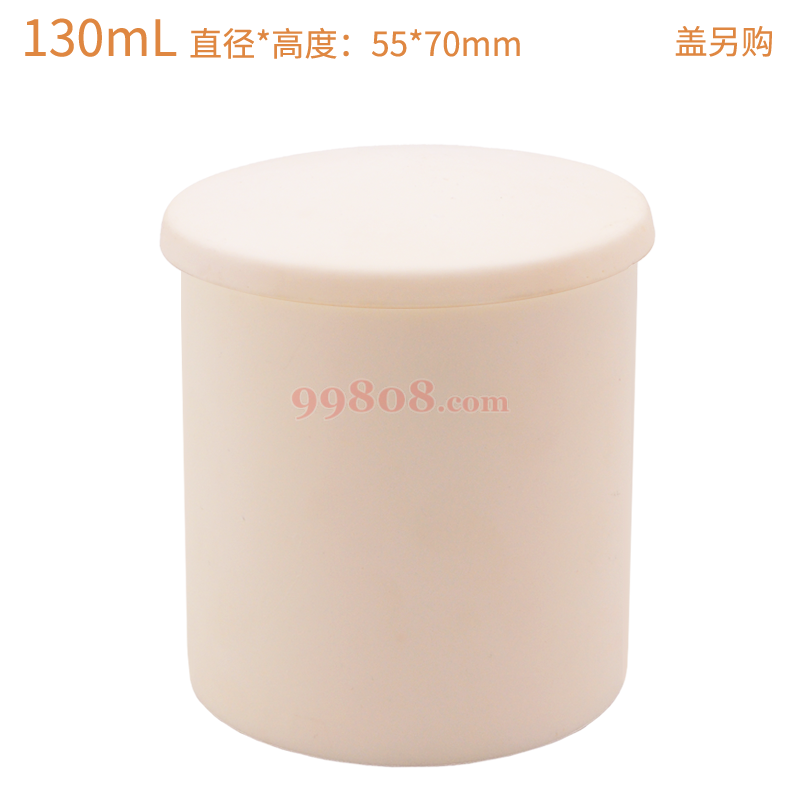

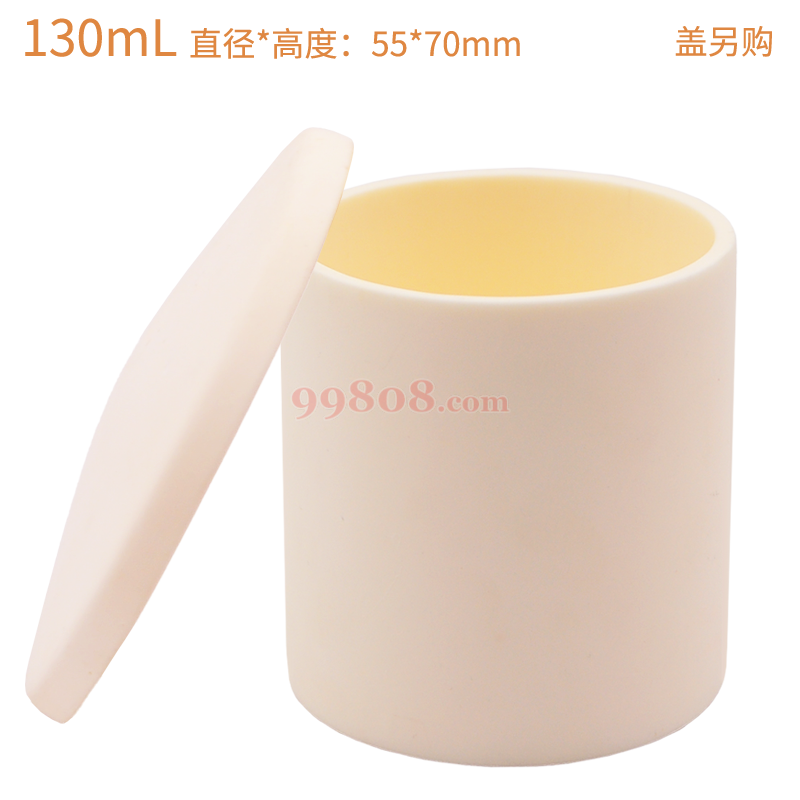

ReLAB | 刚玉直形坩埚 | 99纯 55*70mm 约130ml

主要成份：Al₂O₃

产品说明：

● 刚玉坩埚是由多孔熔融氧化铝组成，质坚而耐熔。 　　
● 刚玉坩埚适于用无水Na₂Co₃ 等一些弱碱性物质作熔剂熔融样品，不适于用Na₂O₂ 、NaOH等强碱性物质和酸性物质作熔剂(如焦硫酸钾K₂S₂ O₇等)熔融样品。 　　　　
● 刚玉坩埚的形状：弧形、圆柱型。
● 纯度高：Al₂O₃＞99%，耐化学腐蚀性好
● 耐温性好，长期使用在1600℃，短期1800℃
● 耐急冷急热性好，不易炸裂
● 注浆成型密度高

使用事项：

● 升温：升温需缓慢且均匀，控制好炉子的升温速率，不要将炉门经常打开。
● 清洗：坩埚在红透的情况可直接铲去残渣，勿用酸碱物质清洗。

耐温1650度刚玉使用的时请注意以下5点：

1、不可以使用汽油喷枪，乙炔枪，酒精喷灯直接加热。

2、坩埚首次使用前请放入105度左右的烘箱烘120分钟除去水份。

3、升温/降温速度不宜过快，1200度以下<5度/分钟，1200度以上<4度/分钟，降温建议通电控温降温，高温关闭电源随炉冷却，前期降温速度过快，有可能导致开裂。

4、坩埚与发热体(硅碳棒，硅钼棒，电热丝等)距离应大于20mm。

5、坩埚底部尽量不与炉膛直接接触，建议用刚玉片等耐温件将坩埚架空，形成空气对流。
