JK/进口 | CCT191 MITA IQ低对比度体模 | Catphan189&191

CCT189（身体）和CCT191（头部）低对比度体模设计用于MITA CT IQ任务组定义的低对比度成像评价。这些体模取代了早期的CCT183体模,

两种体模均具有8根造影棒，在制造时评价为在0.05%密度或目标值±0.5 HU范围内 。 造影对象的对称定位使得这些体模非常适合于进行强制选择和评定量表实验，以评估重建算法。

CCT189低对比度体模具有以下对比棒：

14HU造影剂，3mm直径x 40mm长度和15mm直径x 10mm长度

7HU造影剂，5mm直径x 40mm长度和15mm直径x 10mm长度

5HU造影剂，7mm直径x 40mm长度和15mm直径x 10mm长度

3HU造影剂，10mm直径x 40mm长度和15mm直径x 10mm长度

CCT189 Phantom 有八个对比棒。四根对比棒长 40 毫米，每根都有不同的直径和标称对比。来自每批选定的对比棒的样品在我们的内部 CT 扫描仪上进行多次扫描测试。对比棒的扫描通过自动分析进行分析。虽然这些对比度被测量为在目标值的 0.05% 以内，以便更精确地评估您的体模，但我们建议对多次扫描进行平均。

标称对比度值和直径为 14HU 对比度与 3mm 直径、7HU 对比度与 5mm 直径、5HU 对比度与 7mm 直径和 3HU 对比度与 10mm 直径（HU 指亨氏单位或 CT 数）。对于每个 40 毫米长的对比棒，都有一个相应的 10 毫米长、15 毫米直径的对比棒。为确保对比度的一致性，每种对比度的 40 毫米杆和 10 毫米杆来自同一批铸造。

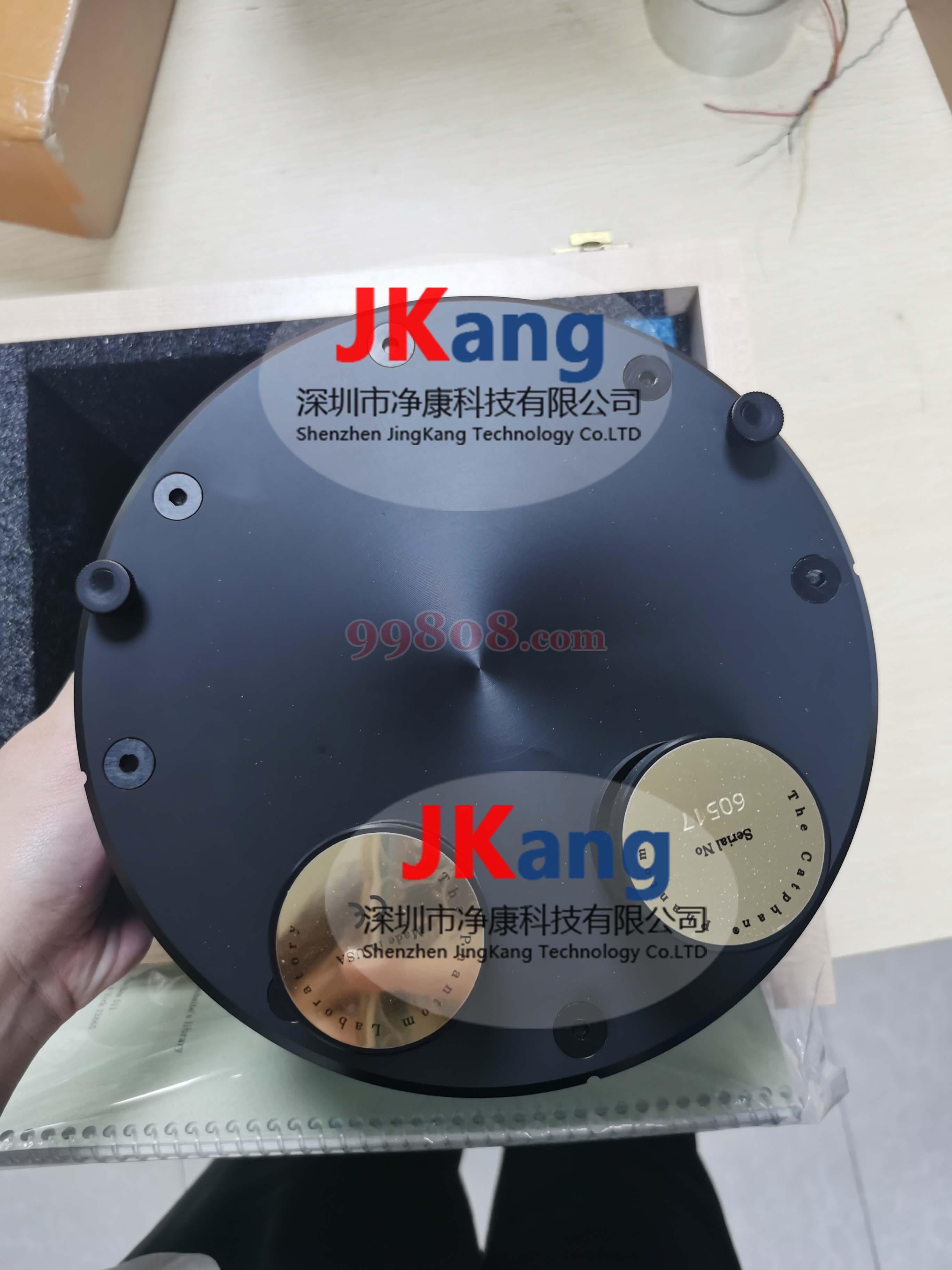

模型有四个对齐点，有助于定位模型。三个点定义了与 10 毫米长、15 毫米直径对比杆的安装端对齐的平面。其中一个点在顶部，另外两个点在幻影的两侧。第四个点也在模型的顶部，与 40mm 对比棒的中心对齐。

CCT191低对比度头部体模具有以下对比棒：

9HU造影剂，2mm直径x 40mm长度和15mm直径x 10mm长度

5HU造影剂，3mm直径x 40mm长度和15mm直径x 10mm长度

4HU造影剂，4mm直径x 40mm长度和15mm直径x 10mm长度

3HU造影剂，5mm直径x 40mm长度和15mm直径x 10mm长度

CCT191 Phantom 有八个对比棒。四根对比棒长 40 毫米，每根都有不同的直径和标称对比。来自每批选定的对比棒的样品在我们的内部 CT 扫描仪上进行多次扫描测试。对比棒的扫描通过自动分析进行分析。虽然这些对比度被测量为在目标值的 0.05% 以内，以便更精确地评估您的体模，但我们建议对多次扫描进行平均。

标称对比度值和直径为 9HU 对比度与 2mm 直径、5HU 对比度与 3mm 直径、4HU 对比度与 4mm 直径和 3HU 对比度与 5mm 直径（HU 指亨斯菲尔德单位或 CT 数）。对于每个 40 毫米长的对比棒，都有一个相应的 10 毫米长、15 毫米直径的对比棒。为确保对比度的一致性，每种对比度的 40 毫米杆和 10 毫米杆来自同一批铸造。

模型有四个对齐点，有助于定位模型。三个点定义了与 10 毫米长、15 毫米直径对比杆的安装端对齐的平面。其中一个点在顶部，另外两个点在幻影的两侧。第四个点也在模型的顶部，与 40mm 对比棒的中心对齐。

Catphan® 189 & 191扫描对准

CCT189 和 CCT191 Phantoms 配备了 Catphan® 外壳和底座。将模型箱放在桌子的龙门架端，箱子铰链远离龙门架。最好将盒子直接放在桌子上，不要放在桌垫上。

打开盒子，将盖子向后旋转 180°。如果您使用的是环，则需要在盒子中放置额外的重量以平衡体模的重量。患者绑带可用于增加稳定性。

从盒子中取出模型并将 Catphan® 挂在盒子的龙门架端。确保箱子在模型的重量下稳定，并有足够的配重以防止倾翻。

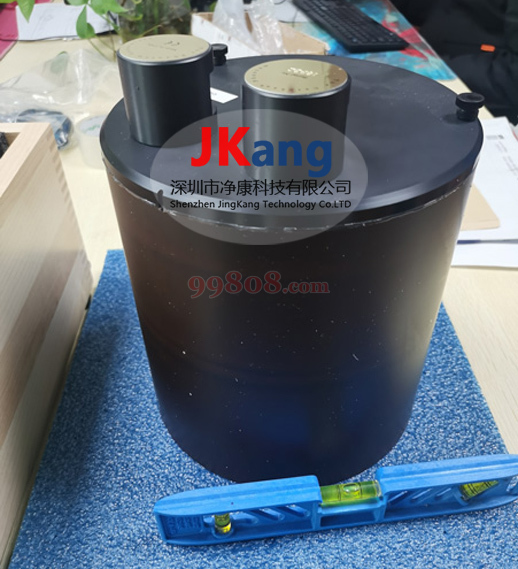

使用水平仪和调整翼形螺钉来调平 Catphan®。模体水平后，沿着框的末端滑动模体，使模体顶部的截面中心点与 x 轴对齐灯对齐。

使用工作台高度和索引驱动器定位模体。
