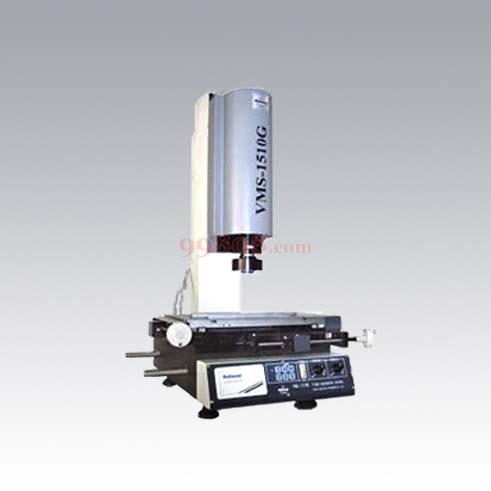

上光 | 测量投影仪 | 影像测量仪 VMS-1510G

货号:8980

自营

品牌:

上光

规格:影像测量仪 VMS-1510G

编码:-

价格:

¥31000.00/台

数量

台

起售: 1批量: 1

✓

正品保障

✓

增票服务

✓

售后无忧

* 本链接展示、销售的所有产品均不得用于人类或者动物临床诊断或治疗，仅用于工业或者科研等非医疗目的

同品型号列表:

选择对应型号的订购数量，即可加入购物车

图片	货号	规格	包装	编码	品牌	订购数量	单位	单价	详细
	8980当前	影像测量仪 VMS-1510G	-	-	上光	起售:1 批量:1	台	¥31000.00/台	当前项目
	8979	纤维测量投影仪 CYG-055D	-	-	上光	起售:1 批量:1	台	¥39000.00/台

影像测量仪
型号：VMS-1510G

技术参数：
1、工作台
金属台尺寸：354*228mm
玻璃台尺寸：210*160mm
运动行程：150*100mm
2、仪器重量：240kg
3、外型尺寸（长*宽*高）：756*540*860mm
4、测量与瞄准系统
摄像机：彩色1/2"CCD摄像机；显示器：17英寸彩色显示器（选购）
双焦物镜倍率：0.7—4.5X；工作距离：92mm
电视总倍率：30—190X；物方视场：10.6—1.6mm
双十字线发生器数显解析度：0.0005mm
5、Z轴调焦升降：150mm;X.Y坐标示值误差≤（3+L/75）μm（L为被测长度单位:mm）
6、照明：表面光源与透射光源均用LED，亮度可调；电源：220V（AC），50HZ，30W

■产品用途

该仪器适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。

■产品特点

仪器具体多种数剧处理、显示、输入、、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，与电脑连接后，采用专门测量软件M2D可对测绘图形进行处理及输出。用户可根据各自的需要选配打印机和不同的测量与瞄准系统。

■技术规格

1.工作台

　金属尺寸：354*228mm

　玻璃台尺寸：210*160mm

　运动行程：150*100mm

2.仪器重量：100kg

3.外型尺寸（长*宽*高）：540*560*850mm

4.Z轴升降行程：150mm; 工作距离：108mm

X、Y、Z数显解析度：0.5µm; X、Y坐标示值误差：≤(3+L/75)μm(L为被测长度单位:mm)

5.影像系统

摄象机：彩色1/3“CCD摄象机
视频总倍率： 33X~195X
物方视场： 8.1~1.3mm
双焦物镜倍率：0.7~4.5X
表面光源与透射光源均用LED，亮度可调

6.电源:180V（AC）~260V（AC）50Hz, 功率: 50W

7.仪器标准配备及选购件(0.5X附加镜,2X附加镜,特殊配备0.5X镜筒)

仪器配件	1X镜筒(标准配备)		0.5镜筒(选购)		工作距离(mm)
双焦镜	0.7X~4.5X		0.7X~4.5X
附加镜	视频倍率	物方视场(mm)	视频倍率	物方视场(mm)
0.5X(选)	16.5X~97.5X	16.2~2.6	8.3X~48.5X	32.4~5.2	189
标准配备	33X~195X	8.1~1.3	16.5X~97.5X	16.2~2.6	108
2X(选)	66X~390X	4~0.7	33X~195X	8.1~1.3	38
