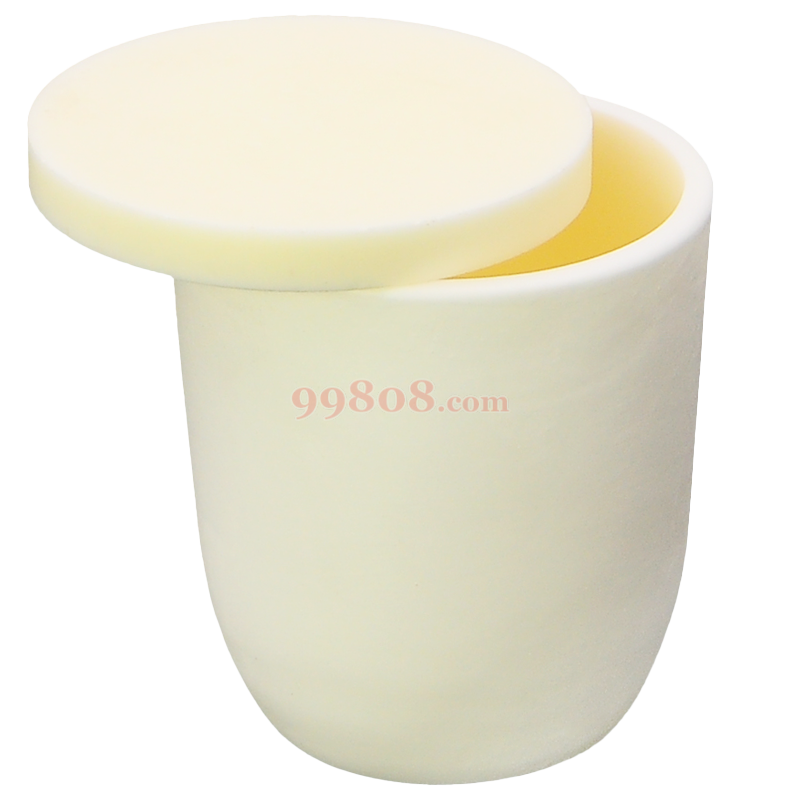

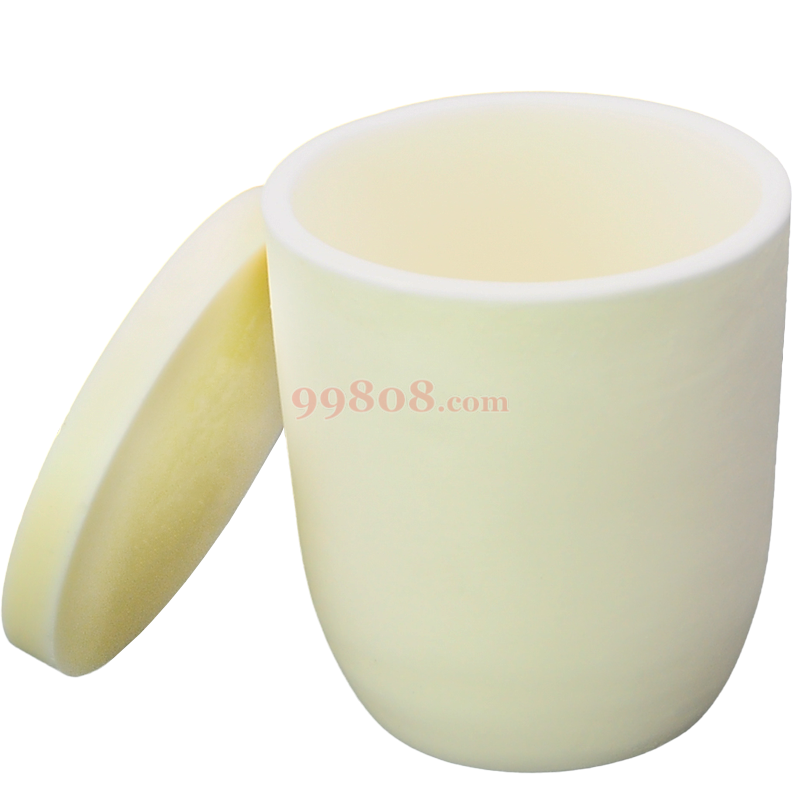

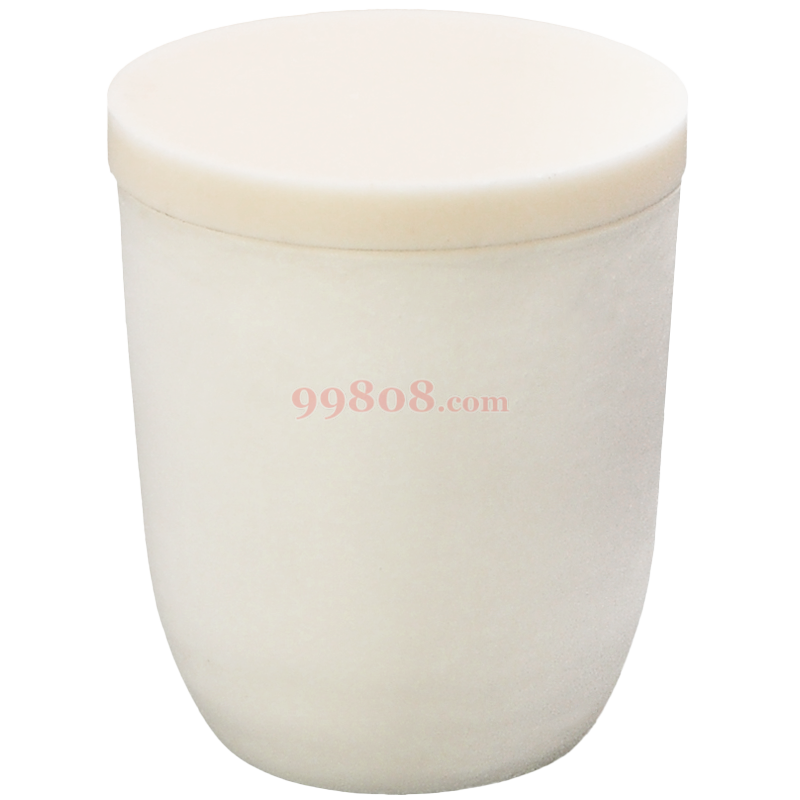

ReLAB | 刚玉弧形坩埚 | 99纯 5ml
刚玉坩埚，学名氧化铝坩埚，通常我们把氧化铝含量超过95%以上的坩埚称为刚玉坩埚。 刚玉(CorundumКорунд)，名称源于印度，系矿物学名称，主要成分是三氧化二铝。刚玉Al2O3的同质异像主要有三种变体，分别为α-Al2O3、β-Al2O3、γ-Al2O3。刚玉硬度仅次于金刚石。主要用于高级研磨材料。手表和精密机械的轴承材料，色彩绚丽的晶体作为宝石。
同品型号列表:
主要成份：Al2O3
产品说明：
● 刚玉坩埚是由多孔熔融氧化铝组成，质坚而耐熔。
● 刚玉坩埚适于用无水Na2Co3 等一些弱碱性物质作熔剂熔融样品，不适于用Na2O2 、NaOH等强碱性物质和酸性物质作熔剂(如焦硫酸钾K2S2 O7等)熔融样品。

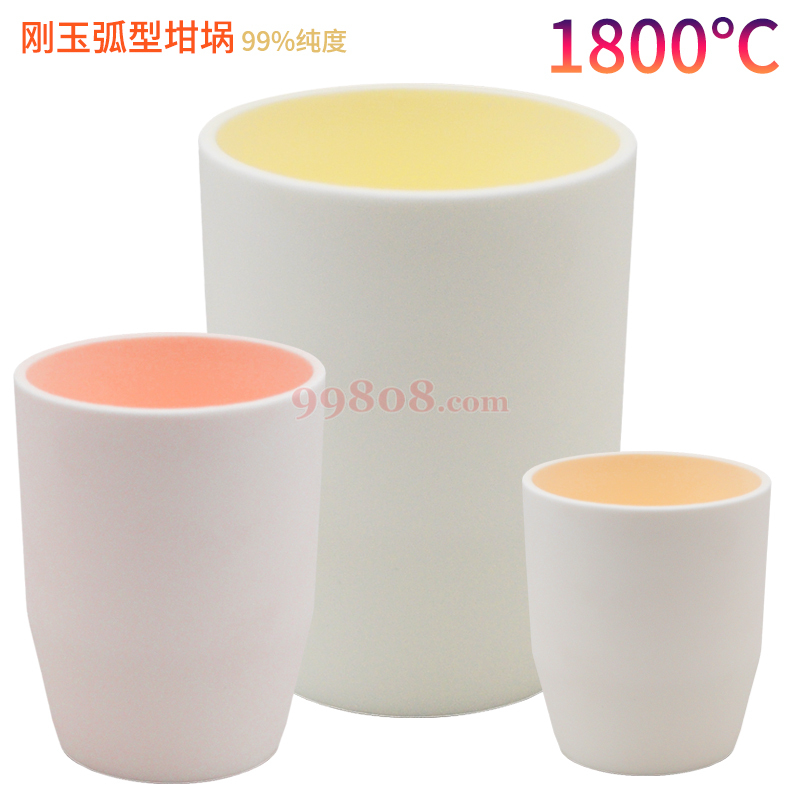

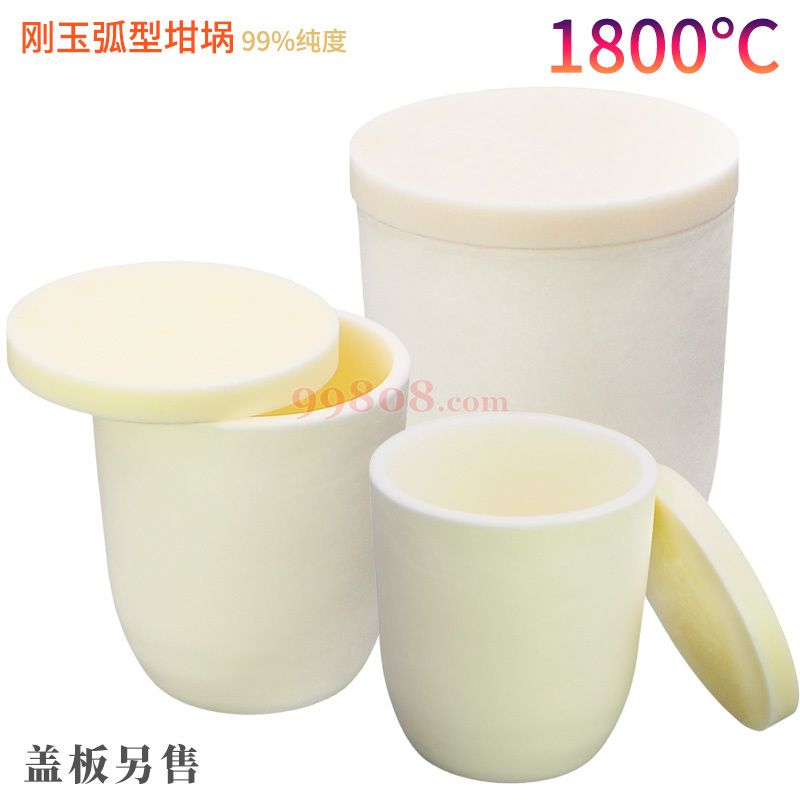

● 刚玉坩埚的形状：弧形、圆柱型。
● 纯度高：Al2O3＞99%，耐化学腐蚀性好
● 耐温性好，长期使用在1600℃，短期1800℃
● 耐急冷急热性好，不易炸裂
● 注浆成型密度高
使用事项：
● 升温：升温需缓慢且均匀，控制好炉子的升温速率，不要将炉门经常打开。
● 清洗：坩埚在红透的情况可直接铲去残渣，勿用酸碱物质清洗。
名 称 | 氧化铝坩埚 | |
化 学 成 分 | Al2O3 | ≥99 |
R2O | ≤0.2 | |
Fe2O3 | ≤0.1 | |
SiO2 | ≤0.2 | |
体积密度（g/cm2） | ≥3.80 | |
显气孔率（%） | ＜1 | |
抗弯强度（Mpa） | ＞350 | |
抗压强度（Mpa） | ＞12000 | |
介电常数（1MHz） | 2 | |
Γ高使用温度（℃） | 1800 | |
耐温1650度刚玉使用的时请注意以下5点：
1、不可以使用汽油喷枪，乙炔枪，酒精喷灯直接加热。
2、坩埚Γ使用前请放入105度左右的烘箱烘120分钟除去水份。
3、升温/降温速度不宜过快，1200度以下<5度/分钟，1200度以上<4度/分钟，降温建议通电控温降温，高温关闭电源随炉冷却，前期降温速度过快，有可能导致开裂。
4、坩埚与发热体(硅碳棒，硅钼棒，电热丝等)距离应大于20mm。
5、坩埚底部尽量不与炉膛直接接触，建议用刚玉片等耐温件将坩埚架空，形成空气对流。
