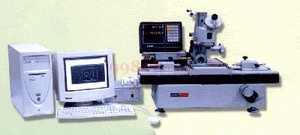

19J系列万能工具显微镜在工业生产和科研中使用十分广泛，是一种精度高、使用方便的光学计量仪器。 19JPC微型万能工具显微镜是应用计算机辅助测量的新一代高精度万能工具显微镜，能解决各种复杂的二维测量问题，如圆心、中心、交点、中心线、夹角等，在19JPC仪器上均能迎刃而解。该仪器采用光栅感传器和PC系列微机以及数据借口卡采集测量数据，同时在19JPC二维测量程度进行数据处理，显示并打印测量结果。操作十分方便，精度极高。 |
技术参数：
1、测量范围与分度值
|
类号 |
19JPC | ||
|
X、Y坐标 |
X坐标 |
200毫米 | |
|
Y坐标 |
100毫米 | ||
|
分度值 |
0.0005毫米 | ||
|
瞄准显微镜 |
升降行程 |
120毫米 | |
|
立臂倾斜范围 |
左右各15度 | ||
|
分度值 |
10分 | ||
|
照明光阑调节范围 |
Φ3~Φ32毫米 | ||
|
分度值 |
1毫米 | ||
|
测角目镜 |
角度测量范围 |
360度 | |
|
分度值 |
1分 | ||
|
轮廓目镜 |
角度测量范围 |
±7度 | |
|
分度值 |
10分 | ||
|
圆弧分划板 |
曲率半径R0.1~100毫米 | ||
|
罗纹分划板 |
普通螺纹螺距t0.25~6毫米 | ||
|
梯形螺纹螺距t2~20毫米 | |||
|
光学分度台
（选购件） |
测量范围 |
360度 | |
|
分度值（投影读数） |
10秒 | ||
|
玻璃台面直径 |
Φ106毫米 | ||
|
光学分度台 |
测量范围 |
360度 | |
|
分度值 |
1分 | ||
|
光学定位器 |
测头直径（实际直径的极限检定误差不大于0.0005毫米） |
Φ3±0.1毫米 | |
|
测量力 |
8~14克 | ||
|
最大测量深度 |
15毫米 | ||
|
玻璃工作台 |
玻璃台面尺寸 |
215*130毫米 | |
|
顶针架 |
最大夹持直径 |
Φ100毫米 | |
|
最大夹持长度 |
被测件直径≤55mm时 |
750毫米 | |
|
被测件直径>55mm时 |
600毫米 | ||
|
高顶针架 |
最大夹持直径 |
Φ180毫米 | |
|
最大夹持长度 |
600毫米 | ||
|
V形架 |
左V形架前后调节范围 |
前后各5毫米 | |
|
右V形架前后调节范围 |
向上15毫米向下3毫米 | ||
|
最大承载量 |
40公斤 | ||
2、瞄准显微镜光学参数
